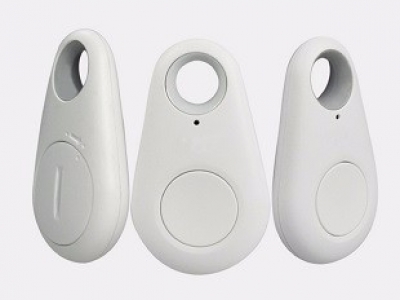

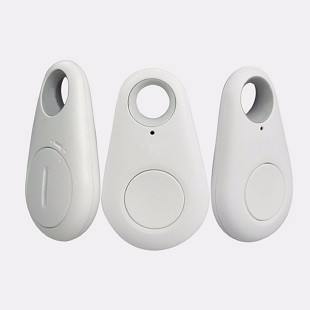

    蓝牙防丢器

    • 型号a2201
    • 功能防丢
    • 参数

    iPad 让你随心所欲。它是你的网络浏览器、你的收件箱、你最喜爱的小说,更是你实现足不出户,即可与远方好友面对面交谈的方式。它让你常做和不常做的事变得更智能、更直观,而且乐趣无穷。

    1. 详细信息

    1 什么是智能蓝牙防丢器

      所谓智能蓝牙(Smart Bluetooth)防丢器,是采用蓝牙技术专门为智能手机设计的防丢器。其工作原理主要是通过距离变化来判断物品是否还控制在你的安全范围。主要适用于手机、钱包、钥匙、行李等贵重物品的防丢,也可用于防止儿童或宠物的走失 。[请看正版请百度:beautifulzzzz(看楼主博客园官方博客,享高质量生活)嘻嘻!!!]

    图片关键词

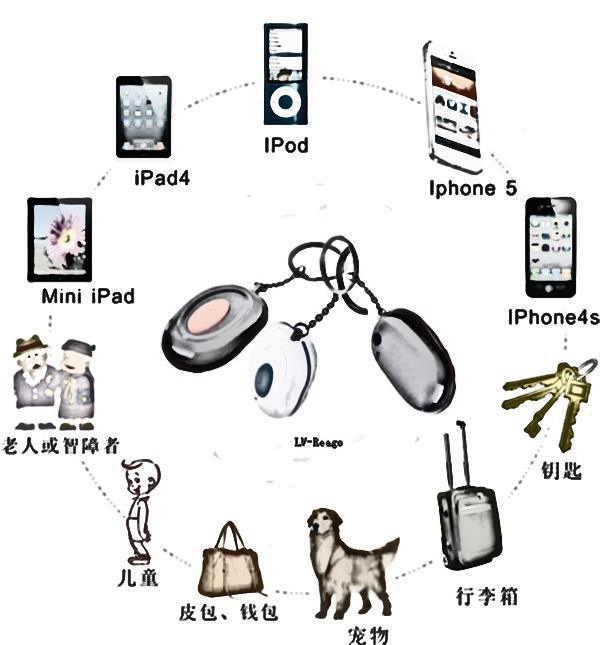

    图 1-1 蓝牙防丢器应用领域



    2 蓝牙防丢器的主要构造

      目前比较成熟的产品一般是采用蓝牙4.0技术,具有低功耗、双向防丢、自动报警等优点。虽然市场上该类产品种类繁多、层出不穷,但其核心构成一般包括:蓝牙4.0芯片、蓝牙芯片辅助电路、蓝牙天线、蜂鸣器、开关、电源等。

    图片关键词

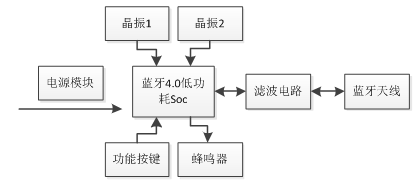

    图 2-1 蓝牙防丢器构成



    3 蓝牙模块的选择

      由于这是第一个智能硬件DIY篇,楼主可不想一下子把大家给吓倒了。所以这里我们先用一个相对简单但常用的蓝牙模块HC-05/HC-06进行DIY 。如下图该模块把天线、滤波电路、Soc、晶振都集成在了一起,当我们用的时候只要关注1、2、12、13、24、26这几个引脚就能实现比较完整的蓝牙通信功能,这样就为我们制作蓝牙防丢器节省了很多挑选元件、设计电路、焊接制板的功夫,是不是超赞呀?

     图片关键词

    图 3-1 蓝牙模块1

      其实还有更赞的呢!由于考虑到很多读者在硬件方面还都是新手,初次拿到邮票边缘式引脚的模块会焊接不好,于是楼主又找到了一款封装更好的蓝牙模块(其实就是把上面的模块加一个托,然后将VCC\GND\TXD\RXD四个关键的引脚引出)。当我们只是想把蓝牙模块作为标签时,只要在VCC和GND之间给它加上相应的电压就行了;当想用它进行无线数据传输时,这时TXD和RXD两个引脚就起作用了。

      图片关键词

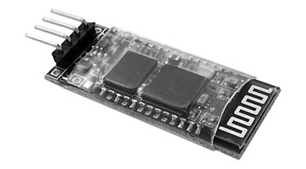

    图 3-2 蓝牙模块2



    4 开始制作一个简易的蓝牙防丢器

      上面说了这么多了,那么我们的蓝牙防丢器的设计方案到底是什么样的呢?简单起见,咱么仅仅实现通过距离变化来判断物品是否还控制在你的安全范围内的具有核心功能的防丢器,对于节能功能、双向报警功能甚至是自拍功能咱们就先不考虑了。哈哈,可能说到这里大家还是对咱们要做的防丢器一点想法都没有,其实通过上面的铺垫楼主有信心大家可以在一分钟之内知道怎么完成它!

    图片关键词

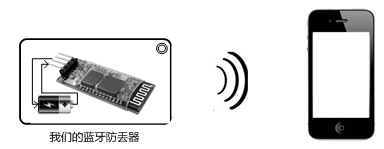

              图 4-1 简易蓝牙防丢器

      相信很多看完上面图片同学会恍然大悟——不是嘛,只要将蓝牙模块接上相应的电源模块就能够做成一个简单的可以发出蓝牙信号的防丢器了!对的,由于我们没有加入复杂的通信功能,所以我们仅仅把蓝牙模块通上电做成一个蓝牙标签就可以了。但是大家不要高兴太早,虽然是第一个DIY,楼主也不会这么水吧~(没发现上面图片中手机屏幕里的应用还是一片空白吗?哈哈)。



    5 如何找到并学习要用到的API

      上面制作蓝牙防丢器的硬件部分让大家觉得没什么挑战性,那么接下来的东西可就有一定难度了!记得楼主当时学安卓蓝牙开发的时候费了好大力气的。这里楼主强烈建议大家着手了解安卓某个功能的应用时最好去安卓开发者社区,但是随着Google被屏Android Developer也不能被访问了。虽然楼主在MIT网站上又找到了一个类似的网页,但是访问速度不是那么流畅,为了方便,LZ挑出了和本节相关的知识帮助大家理解和运用。
